Lift-glijgeleidingsschoen: typen, selectie- en vergelijkingsgids

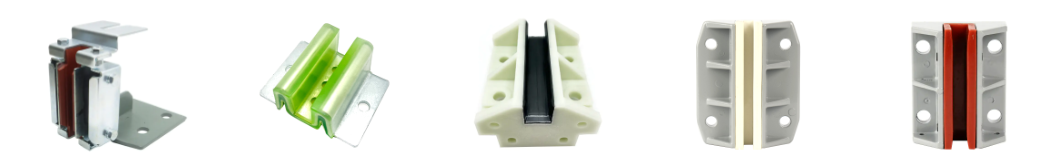

Veelvoorkomende typen en kenmerken

Glijdende geleideschoenen voor liften worden over het algemeen gegroepeerd op basis van de manier waarop ze onregelmatigheden in de rail absorberen en op basis van het voeringmateriaal dat op het contactpunt wordt gebruikt. Het kiezen tussen deze typen heeft invloed op het rijcomfort, het geluidsniveau en hoe vaak de voering moet worden vervangen. Het begrijpen van de verschillen is dus een praktische eerste stap voor elke koper van liftonderdelen.

Voeringsmateriaal is een van de belangrijkste kenmerken binnen elk type, omdat het direct het wrijvingsgedrag, het geluidsniveau en de slijtagesnelheid bepaalt. Veel voorkomende voeringmaterialen zijn onder meer standaard nylon, in olie ingebed zelfsmerend nylon en polyoxymethyleen (POM), die elk een ander evenwicht bieden tussen slijtvastheid, geluidsdemping en kostenefficiëntie. Het selecteren van de juiste combinatie van schoentype en voeringmateriaal wordt doorgaans bepaald door de liftsnelheid, het gewicht van de cabine en de toestand van de rail, die in meer detail worden besproken in het selectiegedeelte hieronder.

Werkingsprincipe en structuur

Een elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

Tijdens bedrijf wikkelt het railcontactkanaal zich rond de kop van de T-vormige geleiderail, waarbij de voering wrijving absorbeert op alle contactoppervlakken terwijl de auto beweegt. Bij veerbelaste ontwerpen zorgt het veerelement ervoor dat de voering iets naar binnen en naar buiten kan bewegen, waardoor kleine onjuiste uitlijningen van de rails worden gecompenseerd zonder een harde schok in het autoframe over te brengen. Omdat de voering het belangrijkste slijtageonderdeel is, zijn het materiaal en de dikte ervan ontworpen om een ​​voorspelbaar, geleidelijk slijtend oppervlak te bieden dat kan worden geïnspecteerd en vervangen ruim voordat dit de rijkwaliteit of de integriteit van het railcontact beïnvloedt.

Toepassingsscenario's en selectiecriteria

Glijdende geleideschoenen voor liften worden toegepast in personenliften, goederenliften en contragewichtsamenstellen, waarbij de juiste configuratie voornamelijk afhankelijk is van de nominale snelheid van de lift, de kooibelasting en het geleiderailprofiel. Het correct afstemmen van deze variabelen heeft invloed op de rijkwaliteit, het geluidsniveau en de frequentie waarmee onderhoudsteams de vervanging van de voering moeten plannen.

De nominale snelheid is over het algemeen de meest invloedrijke factor bij de selectie van geleideschoenen, aangezien hogere snelheden zowel de frequentie van spoorcontactgebeurtenissen als de gevoeligheid van passagiers voor overgedragen trillingen vergroten. Het onderstaande ringdiagram illustreert een algemene, representatieve verdeling van waar glijgeleidingsschoenen het meest worden toegepast in liftgebruikssituaties, wat een nuttige context is bij het evalueren van typische vraagpatronen in een gebouwenportfolio of wagenpark.

Voordat we de grafiek bekijken, is het de moeite waard om op te merken dat de werkelijke verhoudingen variëren per regio, gebouwtype en liftleeftijd. De onderstaande cijfers moeten dus worden gelezen als een algemeen representatief patroon en niet als een nauwkeurige marktmeting. Het diagram verdeelt het typische gebruik van glijschoenen in vier brede categorieën: passagiersliften met lage en middelhoge snelheid, vracht- en vrachtliften, contragewichtassemblages in verschillende snelheidsklassen, en moderniserings- of retrofit-vervangingsprojecten. Dit soort uitsplitsing helpt illustreren waarom de selectiecriteria voor lijnvoeringsmateriaal zo sterk verschillen tussen een vrachttoepassing en een passagierstoepassing met een hogere bedrijfscyclus.

Het grootste segment in deze representatieve uitsplitsing bestaat uit personenliften met lage en middelhoge snelheid, wat weergeeft hoe wijdverbreid glijdende geleideschoenen worden gespecificeerd in woon- en commerciële gebouwen waar de nominale snelheden binnen het comfortabele werkbereik voor glijdend contact blijven. Vracht- en vrachtliften vormen het op een na grootste segment, omdat deze toepassingen over het algemeen prioriteit geven aan de duurzaamheid van de belasting boven de soepelere rijeigenschappen die gepaard gaan met rolgeleidingsschoenen. Contragewichtsamenstellen lijken een betekenisvol aandeel te hebben, omdat glijgeleidingsschoenen vaak worden gebruikt op contragewichten, zelfs in liften waar de cabine zelf is opgewaardeerd tot rolgeleidingsschoenen, aangezien het rijcomfort van de contragewichten minder kritisch is voor passagiers. Moderniserings- en retrofitprojecten vertegenwoordigen een kleiner maar stabiel aandeel, wat de voortdurende vervangingscyclus van verouderende liftvloten weerspiegelt. Dit patroon verklaart ook waarom veel fabrikanten van liftonderdelen een breed scala aan beugelstijlen hanteren, omdat retrofitprojecten vaak moeten overeenkomen met oudere OEM-montageconfiguraties van meerdere originele merken. Facilitair managers die toezicht houden op grote liftportfolio's vinden het vaak nuttig om dit soort gebruiksverdelingen intern bij te houden, omdat dit helpt voorspellen welke linermaterialen en beugeltypes het grootste vervangingsvolume zullen zien. Herkennen in welk segment een bepaalde lift valt, is een praktische eerste stap voordat u een offerte aanvraagt ​​bij een fabrikant of leverancier van geleideschoenen.

Gedetailleerde vergelijking van glij- en rolgeleidingsschoenen

Schuifgeleidingsschoenen en rolgeleidingsschoenen houden beide de liftkooi op één lijn met de geleidingsrail, maar ze verschillen aanzienlijk wat betreft mechanisme, rijeigenschappen en onderhoudsprofiel. Door deze verschillen te begrijpen, kunnen kopers voorkomen dat ze het verkeerde componenttype specificeren voor de nominale snelheid en inschakelduur van een bepaalde lift.

Het materiaal van de voering is het andere belangrijke vergelijkingspunt binnen de glijgeleidingsschoenen zelf, omdat verschillende polymeervoeringen onder vergelijkbare bedrijfsomstandigheden een verschillende levensduur bieden. Het onderstaande gestapelde kolomdiagram vergelijkt de relatieve servicebijdrage van drie veelgebruikte voeringmaterialen over twee operationele factoren: slijtvastheid en geluidsdempende prestaties, waardoor een gecombineerd beeld wordt gegeven van hoe elk materiaal deze twee eigenschappen in evenwicht brengt.

Voordat u naar de grafiek kijkt, moet u er rekening mee houden dat de werkelijke levensduur en geluidsniveaus sterk afhankelijk zijn van de staat van het spoor, de smeerpraktijken en de werkcyclus van de lift. De weergegeven waarden vertegenwoordigen dus algemene relatieve vergelijkingen en geen vaste garanties voor welke installatie dan ook. De drie vergeleken materialen zijn standaard nylon, in olie ingebed zelfsmerend nylon en POM. Elke kolom is opgesplitst in twee gestapelde segmenten die een relatieve bijdrage aan de slijtvastheid en een relatieve bijdrage aan geluidsdemping vertegenwoordigen. De totale kolomhoogte weerspiegelt dus de algehele relatieve prestaties van beide factoren samen.

De grafiek toont een duidelijke progressie van standaard nylon via olie-ingebed nylon naar POM, waarbij de totale kolomhoogte toeneemt wat betreft zowel slijtvastheid als geluidsdemping naarmate materialen meer gespecialiseerd worden. Standaard nylon biedt doorgaans het meest basale prestatieprofiel van de drie, en daarom blijft het gebruikelijk in vracht- en lagere bedrijfscyclustoepassingen, waar de kostenefficiëntie van componenten zwaarder weegt dan het voordeel van een langere levensduur van de voering. In olie ingebed zelfsmerend nylon vertoont een aanzienlijke verbetering van de slijtvastheid omdat het ingebedde smeermiddel de oppervlaktewrijving op het contactpunt vermindert, wat ook bijdraagt ​​aan een gematigde verbetering van de geluidsdemping. POM laat in deze vergelijking de sterkste gecombineerde prestaties zien, grotendeels dankzij de hogere inherente stijfheid en maatvastheid, waardoor een consistente contactgeometrie met de rail behouden blijft gedurende een langer onderhoudsinterval. Deze vooruitgang illustreert waarom moderniseringsprojecten voor liften en passagiersliften met een hogere bedrijfscyclus vaak POM of in olie ingebedde nylonvoeringen specificeren in plaats van standaard nylon, ook al blijft standaard nylon een redelijke keuze voor toepassingen met minder vraag. Het is vermeldenswaard dat de geluidsdempingsprestaties ook worden beïnvloed door de kalibratie van de veren en de uitlijning van de rails, en niet alleen door het materiaal van de voering. De keuze van de voering moet dus worden overwogen naast de juiste installatie- en afstellingspraktijken. Onderhoudsteams die voeringopties vergelijken, moeten de fabrikant om advies vragen over de verwachte slijtagelevensduur voor hun specifieke liftsnelheid en werkcyclus, in plaats van uitsluitend te vertrouwen op algemene materiaalvergelijkingen zoals hier weergegeven. Omdat het vervangen van voeringen een routinematige onderhoudstaak is, standaardiseren veel kopers op één voeringmateriaal voor een vloot om de inventarisatie en vervangingsplanning te vereenvoudigen.

Industrietrends op het gebied van compatibiliteit van geleideschoen- en railsnelheid

Omdat de nominale snelheden van liften bij nieuwe installaties over het algemeen een stijgende trend vertonen, is de relatie tussen het type geleideschoen en de railsnelheid een steeds belangrijker onderdeel geworden van de specificatiebesprekingen. Het onderstaande spreidingsdiagram geeft een algemeen, illustratief beeld van hoe het gebruik van glij- en rolgeleidingsschoenen zich verspreidt over een reeks nominale liftsnelheden, gebaseerd op algemene observaties uit de sector in plaats van op een specifieke gemeten dataset.

Voordat we de grafiek bekijken, is het de moeite waard om te benadrukken dat individuele bouwvereisten, spoorkwaliteit en rijcomfortverwachtingen een bepaald project kunnen verschuiven naar een van de geleideschoentypen buiten dit algemene patroon. Elk punt op de kaart vertegenwoordigt een voorbeeld van een algemene toepassing, uitgezet met de nominale snelheid op de horizontale as en de relatieve rijvraagprioriteit op de verticale as, om te illustreren waar toepassingen met glijschoenen de neiging hebben zich te clusteren ten opzichte van toepassingen met rolgeleidingsschoenen.

Het spreidingspatroon toont toepassingen van glijdende geleideschoenen, in de lichtere kleur, die zich clusteren in de richting van het gebied met lagere snelheid en lagere rijcomfortprioriteit van de kaart, terwijl toepassingen van rolgeleidingsschoenen, in de donkerdere tint, clusteren naar het gebied met hogere snelheid en hogere rijcomfortprioriteit. Deze clustering weerspiegelt het algemene industriële patroon waarbij het glijdende contact bij lagere snelheden volledig adequaat blijft, omdat wrijvingsgerelateerde trillingen en warmteontwikkeling binnen een beheersbaar bereik blijven. Naarmate de nominale snelheid toeneemt, stijgen de verwachtingen over het rijcomfort doorgaans ook, vooral in commerciële en hoge passagiersgebouwen, waardoor de voorkeur voor specificaties verschuift naar rolgeleidingsschoenen die wrijvingsgerelateerde trillingen bij hogere rijsnelheden verminderen. Er is een zichtbare overgangszone in het midden van de kaart waar beide geleideschoentypen verschijnen, die projecten uit de echte wereld weerspiegelen waarbij snelheid alleen de keuze niet volledig bepaalt, aangezien factoren als spoorkwaliteit, gebruikspatroon van gebouwen en moderniseringsbudget ook een rol spelen. Deze overgangszone is een belangrijke les voor specificatieteams, omdat het laat zien dat middelhoge snelheidsliften niet automatisch beperkt zijn tot één geleideschoentype en moeten worden beoordeeld op basis van een combinatie van factoren in plaats van alleen op snelheid. Het verklaart ook waarom sommige liftfabrikanten en moderniseringsaannemers goed ontworpen glijschoenen blijven specificeren, inclusief veerbelaste en composietvoeringtypes, zelfs bij snelheden waarbij rolgeleidingsschoenen gebruikelijk zijn, vooral wanneer kostenefficiëntie en mechanische eenvoud prioriteiten blijven. Voor kopers die liftvloten met gemengde snelheden beheren, is dit patroon een handig startpunt voor het groeperen van eenheden op waarschijnlijk type geleideschoen voordat ze offertes aanvragen bij een fabrikant of leverancier van geleideschoenen.

Dit soort toepassingsgerichte werkzaamheden profiteren van een fabrikant met brede praktische ervaring met meerdere liftmerken en snelheidsklassen. Ningbo Yinzhou Fukangda Elevator Parts Factory, opgericht in 2006 en gevestigd in Da'ao Industrial Park, Yinzhou District, Ningbo City, provincie Zhejiang, is een fabrikant en fabriek voor liftonderdelen, gespecialiseerd in onderzoek, ontwikkeling, productie en verkoop van liftcomponenten, inclusief glijgeleidingsschoenen. Het productiecentrum van het bedrijf exploiteert een reeks hardware- en kunststofverwerkingsapparatuur naast volwassen assemblageproductielijnen en inspectieprocedures, waardoor een consistente precisie en kwaliteit bij het gehele aanbod wordt ondersteund. In de loop van zijn bedrijfsgeschiedenis heeft het bedrijf samenwerkingservaring opgebouwd met gerenommeerde liftmerken, waaronder Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific en Suzuki, wat een brede bekendheid weerspiegelt met de beugelconfiguraties en railprofielen die in verschillende liftsystemen worden gebruikt, wat vooral relevant is voor moderniserings- en retrofitprojecten waarbij liften van verschillende merken betrokken zijn.

Onderhoudsrichtlijnen voor betrouwbare werking op lange termijn

Routinematige inspectie en tijdige vervanging van de voering zorgen ervoor dat glijgeleidingsschoenen consistent blijven presteren gedurende de levensduur van een lift. Omdat de voering is ontworpen als slijtagecomponent, is een gestructureerd inspectieschema over het algemeen effectiever dan wachten op merkbare problemen met de rijkwaliteit voordat actie wordt ondernomen.

1. Inspecteer regelmatig de dikte van de voering en de toestand van het oppervlak, waarbij u controleert op ongelijkmatige slijtage die kan wijzen op een verkeerde uitlijning van de rail of overmatige veerdruk.
2. Bevestig dat de railsmering wordt toegepast en onderhouden in overeenstemming met de bedrijfsvereisten van de lift, aangezien onvoldoende smering de slijtage van de voering op glijschoenen versnelt.
3. Controleer de veerspanning en speling op veerschoenen om er zeker van te zijn dat ze binnen het door de fabrikant opgegeven afstelbereik blijven.
4. Luister of u tijdens het gebruik ongebruikelijke geluiden of trillingen opmerkt, die vaak wijzen op slijtage van de voering, een verkeerde uitlijning van de rail of een loszittende montagebeugel, voordat er meer zichtbare symptomen optreden.
5. Controleer of de bouten van de montagebeugel goed aangedraaid blijven, aangezien trillingen na verloop van tijd de bevestigingen op zowel de auto- als de geleideschoenconstructies van het contragewicht geleidelijk los kunnen maken.
6. Vervang liners proactief zodra de slijtage de door de fabrikant aanbevolen minimale dikte nadert, in plaats van te wachten tot het railcontact in gevaar komt.

Door een eenvoudig inspectielogboek bij te houden waarin de diktemetingen van de voering in de loop van de tijd worden vastgelegd, wordt het gemakkelijker om de timing van vervanging te voorspellen en de inventaris van reserveonderdelen te plannen, in plaats van te reageren op onverwachte slijtage. Omdat het vervangen van de voering doorgaans een routinematige taak is met weinig complexiteit vergeleken met het onderhoud van de lagers van de rolgeleidingsschoenen, behandelen veel onderhoudsteams dit als onderdeel van een standaard periodiek servicebezoek. Door samen te werken met een fabrikant van geleideschoenen voor liften die een consistente productkwaliteit en direct verkrijgbare vervangende voeringen biedt, wordt de tijd die liften buiten dienst zijn tijdens routineonderhoud tot een minimum beperkt.
