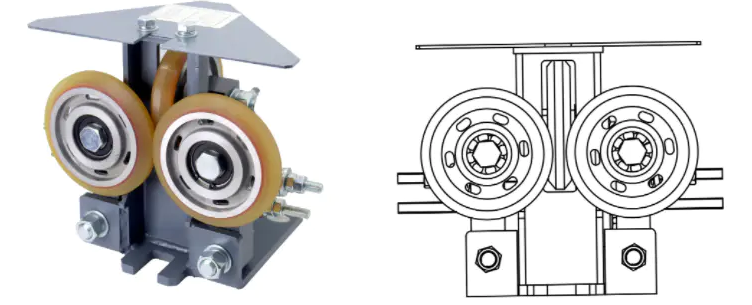

1. Vier kerntechnologieën van Rolgeleiderschoenen
Precisielagerontwerp: vermindert de rolweerstand
Hoekcontactkogellagers met dubbele rij: zijn bestand tegen radiale en axiale belastingen en zorgen voor een snelle rolrotatie zonder vastlopen
Aanpassing van de voorspanning: Een veer- of hydraulisch mechanisme zorgt voor constant contact tussen de rol en de geleiderail, waardoor stuiteren wordt voorkomen.
Rollen van polymeermateriaal: balanceert schokabsorptie en slijtvastheid
Polyurethaan (PU) Rollen: Zeer elastisch en slijtvast, absorberen microtrillingen veroorzaakt door oneffenheden in de geleiderail.
Nylon composietrollen: geschikt voor hogesnelheidsliften (>2,5 m/s), met sterke vervormingsweerstand.
Dynamische zelfuitlijnende structuur: biedt plaats aan doorbuiging van de geleiderail
Zwevende montage: Zorgt ervoor dat de rol zich kan aanpassen aan installatiefouten van de geleidingsrails binnen een bereik van ±3°.
Elastisch ondersteuningssysteem: rubberen kussens of veren dempen voorbijgaande impactkrachten (zoals tijdens een noodstop).
Innovatie in smeertechnologie: onderhoudsvrij en met lange levensduur
Zelfsmerende lagers: Gebouwd met grafiet of PTFE, er is geen externe smering vereist.
Verzegeld ontwerp: stof- en waterbestendig, waardoor wordt voorkomen dat onzuiverheden de rollen binnendringen en de prestaties beïnvloeden.
2. Veelvoorkomende problemen en oplossingen met liftrolgeleiderschoenen (onderhoudsgids)
Abnormale rolslijtage
- Ongelijkmatige slijtage van het roloppervlak
Mogelijke oorzaken:
Afwijking installatie geleiderail (horizontale/verticale tolerantie overschreden)
Ongebalanceerde belasting van de auto, wat leidt tot overmatige kracht aan één kant
Ongekwalificeerd rolmateriaal (onvoldoende hardheid of verslechtering)
Oplossing:
Controleer de rechtheid van de geleiderail: Gebruik een laseruitlijningsinstrument om ervoor te zorgen dat de afwijking minder dan 0,5 mm/m bedraagt.
Autobalans aanpassen: Controleer de configuratie van het contragewicht om een gelijkmatige verdeling van de last te garanderen.
Vervang slijtvaste rollen: Kies polyurethaan (PU) of nylon composietmaterialen (aanbevolen Shore-hardheid 75A-85A).
- Voortijdig barsten of vervormen van de rol
Mogelijke oorzaken:
Overbelasting (meer dan 150% van de nominale belasting)
Te hoge omgevingstemperatuur (>60°C) waardoor de PU-rol zachter wordt
Chemische corrosie (zoals sterke zuren of logen in schoonmaakmiddelen)
Oplossing:
Installeer een overbelastingsbeveiliging: koppel het liftbesturingssysteem om overbelasting te beperken.
Hogetemperatuurrollen vervangen: Kies nylon of PTFE-composietmaterialen (geschikt voor -30°C tot 120°C).
Vermijd chemisch contact: Gebruik bij het reinigen een neutraal oplosmiddel (zoals alcohol).
Abnormaal bedrijfsgeluid
- Een "krakend" geluid tijdens het rollen
Mogelijke oorzaken:
Gebrek aan lagerolie of stofindringing
Versleten rolpen waardoor er meer speling is
Harde deeltjes (zoals zand en grind) op het oppervlak van de geleiderail
Oplossing:
Reinig en smeer de lagers: Gebruik vet dat bestand is tegen hoge temperaturen (zoals vet op lithiumbasis). Afgedichte lagers moeten onmiddellijk worden vervangen.
Vervangen van de pen: Controleer de pendiameter op slijtage (>0,2 mm vereist vervanging). Reinig de geleiderails: Gebruik fijn schuurpapier om het contactoppervlak van de geleiderail te polijsten om onzuiverheden te verwijderen.
- Hoogfrequente "zoemende" trillingen
Mogelijke oorzaken:
Falen van dynamische balancering van de rollen (bijvoorbeeld interne lagerschade)
Resonantie tussen de werksnelheid van de lift en de natuurlijke frequentie van de rol
Oplossing:
Vervang het rollensamenstel: geef de voorkeur aan originele onderdelen (dynamische balanceernauwkeurigheid ≤ 0,5 g·cm).
Pas de bedrijfscurve van de lift aan: Gebruik de omvormer om de acceleratie te verminderen en de resonante frequentieband te vermijden.
Geleidingsschoen loopt vast
- Trage rolrotatie
Mogelijke oorzaken:
Lagercorrosie (veroorzaakt door een vochtige omgeving)
Onvoldoende speling tussen rol en geleiderail (onjuiste installatie)
Oplossing:
Vervang roestvrijstalen lagers: Geschikt voor omgevingen met een hoge luchtvochtigheid (bijvoorbeeld liften in ondergrondse garages).
Stel de speling van de geleideschoen af: Gebruik een voelermaat om te meten; een speling van 0,5-1 mm per zijde wordt aanbevolen (raadpleeg de normen van de fabrikant).
Andere systeemfouten
- De geleideschoen is volledig verbogen of zit los.
Mogelijke oorzaken:
Losse bevestigingsbouten (door trillingen)
Vervormde geleideschoenbeugel (door externe impact)
Oplossing:
Draai de bouten vast en breng een anti-loslatingsafdichting aan: Gebruik een momentsleutel (aandraaien tot het opgegeven aanhaalmoment van de fabrikant).
Lijn de beugel uit of vervang deze: Gebruik een waterpas om de vlakheid van de beugel te controleren (fout <1 mm/m).
3. Veelgestelde vragen (FAQ) over liftrolgeleidingsschoenen
- Hoe bepaal ik of een rol vervangen moet worden?
Vervangingscriteria:
Slijtage: Vermindering van de roldiameter > 2 mm (gemeten met een schuifmaat).
Oppervlaktescheuren: zichtbare scheuren of afbladderen.
Abnormaal geluid/trilling: Merkbaar kraken of trillen tijdens gebruik.
- Moeten rolgeleidingsschoenen worden gesmeerd?
De meeste niet:
Moderne rolgeleidingsschoenen maken gebruik van zelfsmerende lagers (zoals met grafiet gevuld PTFE).
Uitzonderingen: Oudere modellen of speciale omgevingen (hoge temperaturen) vereisen mogelijk een kleine hoeveelheid hogetemperatuurvet.
- Waarom slijten rollen voortijdig?
Veelvoorkomende oorzaken:
Installatieafwijking geleiderail (> 1 mm/m).
Chronisch onevenwichtig laden van de auto (zware voorwerpen worden bijvoorbeeld altijd op één kant geplaatst).
Gebruik van rollen van lage kwaliteit (hardheid voldoet niet aan de norm).
- Zijn rolgeleidingsschoenen geschikt voor hogesnelheidsliften? Toepasbaarheid:
Langzaamlopende liften (≤1,75 m/s): Gewone PU-rollen zijn voldoende.
Hogesnelheidsliften (≥2,5 m/s): Nyloncomposietrollen met precisielagers zijn vereist.
- Hoe kan ik het geluid van rolgeleidingsschoenen verminderen?
Maatregelen voor geluidsreductie:
Selecteer geleideschoenbeugels met elastische kussens (trillingsabsorberend ontwerp).
Zorg voor gladde geleiderailverbindingen (overgangsgebied polijsten).
Stille lagers vervangen.
