Rolgeleidingsschoen of glijgeleidingsschoen, welk type van toepassing is
Het korte antwoord is dat een liftrolgeleiderschoen is beter geschikt voor hogesnelheidspassagiersliften in middelhoge tot hoge gebouwen, terwijl een lift glijdende geleideschoen is de stenaardkeuze voor goederenliften en passagiersliften met lagere snelheid. Beide behoren tot de bredere categorie van typen liftgeleidingsschoenen, en de juiste keuze hangt vrijwel volledig af van de snelheid van de cabine, het belastingspatroon en de mate van soepelheid die een gebouw daadwerkelijk nodig heeft.
Een geleideschoen zit tussen de liftgeleiderail en de kooi of het contragewicht, waardoor beide strikt op en neer langs de rail kunnen bewegen zonder tijdens het rijden af te buigen, te kantelen of te slingeren. Dit enkele onderdeel heeft een direct effect op het rijcomfort, de slijtage van de rails en de hoeveelheid onderhoud die het liftsysteem nodig heeft gedurende zijn levensduur.
Hoe een geleideschoen feitelijk in de schacht werkt
Elke geleideschoen, ongeacht het type, is opgebouwd uit drie kernonderdelen: de schoenvoering die contact maakt met de rail, het geleideraillichaam waarlangs hij rijdt, en de geleideschoenzitting die het geheel aan het autoframe of contragewichtframe bevestigt. Bij glijdende ontwerpen kan het bovenste gedeelte ook een oliebeker dragen die smeermiddel tussen de schoenvoering en het railoppervlak aanvoert, wat de wrijving vermindert en de levensduur van de voering verlengt.
Kerncomponenten in één oogopslag
- Schoenvoering, het slijtoppervlak dat rechtstreeks contact maakt met de geleiderail
- Geleideraillichaam, waarbij de verticale stalen baan door de schacht loopt
- Geleideschoenstoel, de beugel die de schoen verbindt met de auto of het contragewicht
- Oliebeker, aanwezig op glijdende typen om de voering en het railcontact te smeren
Zodra deze onderdelen zijn gemonteerd en uitgelijnd, houdt de geleideschoen het autoframe beperkt tot een enkel verticaal pad. Dat is precies de reden waarom de nauwkeurigheid van de uitlijning tijdens de installatie net zo belangrijk is als de materiaalkwaliteit van de schoen zelf.

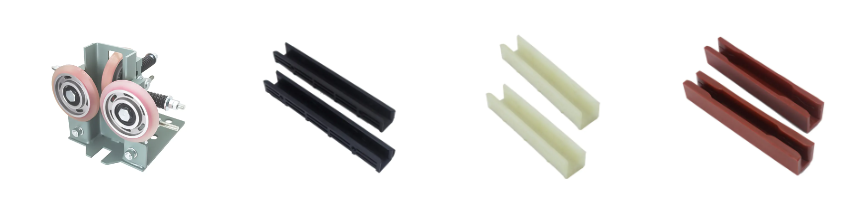

Structuur van de rolgeleiderschoen en waar deze het beste presteert
Een rolgeleidingsschoen vervangt de vaste glijvoering door een stel roterende wielen die langs het geleidingsrailoppervlak rollen in plaats van erover te slepen. Omdat het contactpunt rolt in plaats van glijdt, neemt de wrijving scherp af, waardoor de auto met hogere snelheden kan rijden met merkbaar minder trillingen die in de cabine worden overgebracht.
Dit rolcontact is de belangrijkste reden fabrikant van rolgeleiderschoenen richt zich doorgaans op passagiersliften in hogere gebouwen, waar snelheid en rijkwaliteit beide samen toenemen. Rolgeleidingsschoenen zijn ook gebruikelijk bij moderniseringsprojecten waarbij een oudere lift wordt geüpgraded naar een snellere passagierseenheid zonder de bestaande geleiderail te veranderen.
| Functie | Typisch gedrag |
|---|---|
| Contacttype | Rollend wielcontact langs het railoppervlak |
| Wrijvingsniveau | Laag, vermindert de warmteontwikkeling bij hogere snelheden |
| Smering nodig | Minimaal, wiellagers vereisen alleen periodieke controles |
| Gemeenschappelijke instelling | Middelgrote tot hoge passagiersliften |
Schuifgeleiderschoenstructuur en waar deze het beste presteert
Een glijdende geleideschoen zorgt ervoor dat een vaste voering continu in contact blijft met de rail in plaats van eroverheen te rollen. Dit ontwerp is er in twee vormen: de vaste glijdende geleideschoen, die een stijve positie tegen de rail vasthoudt, en de elastische glijdende geleideschoen, die een veerbelast mechanisme gebruikt om kleine onregelmatigheden in de rail te absorberen en de schokken die in de auto worden doorgegeven te verminderen.
Vaste geleideschoenen worden voornamelijk gebruikt op goederenliften, waarbij de speling aan beide zijden van de schoen consistent moet blijven en de opening tussen de bekleding en het bovenoppervlak van de rail over het algemeen binnen het bereik van 0,5 tot 2 millimeter . Deze krappe, consistente speling is van groter belang voor vrachttoepassingen, omdat ongelijkmatige belasting herhaaldelijk zijdelingse druk uitoefent op het geleideschoensamenstel.
Vaste versus elastische glijdende typen
- Vaste glijdende geleideschoen, stijve montage, meestal gecombineerd met goederenliften
- Elastische geleideschoen, veerondersteunde voering, vaak gebruikt op langzame passagiersliften
- Beide typen zijn afhankelijk van een oliebekertje aan de bovenkant van de schoen om de voering gesmeerd te houden
- Beide typen zijn geschikt voor middelgrote en hoge gebouwen met lagere rijsnelheden
Kopers vergelijken a leverancier van glijgeleidingsschoenen Tegenover een op rollen gebaseerde optie blijkt meestal dat glijdende typen minder kosten in onderhoud in langzamere systemen, omdat de voering voorspelbaar slijt en vervangingsintervallen eenvoudig te plannen zijn rond routineonderhoud.
Vergelijking van het snelheidsbereik tussen rol- en glijtypes
Het snelheidsvermogen is de duidelijkste scheidslijn tussen de twee typen liftgeleidingsschoenen. Het onderstaande diagram illustreert het algemene snelheidsbereik waaraan elk type gewoonlijk voldoet voor projecten voor passagiers- en goederenliften.
Deze bereiken zijn algemene industriële patronen en geen vaste limieten, aangezien het daadwerkelijke plafond afhangt van het volledige ontwerp van het liftsysteem en niet alleen van de geleideschoen. Toch verklaart het patroon waarom rolgeleidingsschoenen de overhand hebben op snel- en hoogbouwpersonenauto's, terwijl glijdende typen nog steeds gebruikelijk zijn in vracht- en lagerbouw.
Verschillen in spelingtolerantie tussen geleideschoentypen
De ruimte tussen de schoenvoering en de rail heeft rechtstreeks invloed op de hoeveelheid zijdelingse beweging die een auto ervaart. Een nauwere, consistentere speling vermindert over het algemeen trillingen, maar vereist een nauwkeurigere installatie en uitlijning van de rails.
Rolgeleidingsschoenen hebben de neiging om met een kleinere effectieve opening te lopen omdat het wiel constant rolcontact tegen de rail houdt, terwijl glijschoenen met een kleine werkspeling zijn geplaatst, zodat de voering tijdens het rijden niet tegen het railoppervlak blijft plakken.
Adoptiepatroon van rolgeleiderschoenen in hogere gebouwen
Naarmate de bouwhoogte en de rijsnelheid van de liften bij nieuwbouw- en moderniseringsprojecten zijn toegenomen, is de vraag gestaag verschoven naar op rollen gebaseerde systemen voor personenauto's. De onderstaande lijn weerspiegelt deze algemene trend in plaats van een vaste statistiek.
Deze verschuiving is grotendeels te danken aan twee factoren die consistent worden gerapporteerd in de discussies in de liftindustrie: stijgende verwachtingen rond een soepele rit in passagiersgebouwen, en een groeiend aantal moderniseringsprojecten die de snelheid van auto's verhogen zonder het volledige spoorwegsysteem te vervangen.
Prestatievergelijking tussen de belangrijkste selectiefactoren
Kiezen tussen rol- en schuifontwerpen komt vaak neer op het afwegen van verschillende prestatiefactoren in plaats van alleen op snelheid te kiezen. In het onderstaande radardiagram worden beide typen vergeleken met vijf factoren die kopers doorgaans beoordelen.
Rolgeleidingsschoenen scoren over het algemeen hoger op het gebied van snelheid, soepelheid en geluidsbeheersing, terwijl glijgeleidingsschoenen doorgaans hoger scoren op het gebied van onderhoudsgemak en lastbehandeling voor vrachtvervoer. Daarom zijn goederenliften nog steeds sterk afhankelijk van vaste schuifontwerpen.
Installatievereisten die de prestaties op lange termijn beïnvloeden
Een juiste installatie bepaalt of een van beide typen geleideschoenen gedurende de levensduur van de lift presteert zoals bedoeld. De bovenste en onderste geleideschoenen moeten na montage op dezelfde verticale lijn worden geïnstalleerd, zonder scheeftrekken of draaien ertussen, en beide moeten op één lijn liggen met het midden van de veiligheidsklauwconstructie.
Voor vaste geleideschoenen die specifiek op goederenliften worden gebruikt, moet de speling aan beide zijden van de schoen consistent blijven over de volledige verplaatsingslengte, en de opening tussen de bekleding en het bovenoppervlak van de rail wordt over het algemeen binnen de grenzen gehouden. 0,5 tot 2 millimeter eerder beschreven bereik. Als deze speling in beide richtingen verkeerd is, komt dit vaak snel tot uiting in ongelijkmatige slijtage of een ruwere rit.
Installatiecontrolepunten die de moeite waard zijn om te bevestigen
- Boven- en onderschoenen uitgelijnd op een enkele verticale lijn
- Geen zichtbare scheeftrekking of draaiing over de zitting van de geleideschoen
- Uitlijning gecentreerd tegen de veiligheidskaak aan zowel de cabine- als de contragewichtzijde
- Er wordt een consistente zijspeling gehandhaafd over het volledige spoortraject
- Oliebeker gevuld en functioneert correct op glijschoenen
Passend type geleideschoen voor gebruik in gebouw en lift
De keuze tussen een liftrolgeleidingsschoen en een liftschuifgeleidingsschoen wordt eenvoudig zodra het gebouwprofiel en de liftplicht duidelijk zijn. De onderstaande tabel geeft een overzicht van het algemene patroon dat kopers en teams voor liftonderdelen doorgaans volgen.
| Gebouw- of liftprofiel | Algemeen passend geleideschoentype |
|---|---|
| Hoogbouw personenlift | Rolgeleidingsschoen |
| Middelhoge personenlift | Rolgeleidingsschoen or elastic sliding guide shoe |
| Lage snelheid personenlift | Elastische glijgeleidingsschoen |
| Goederenlift | Vaste glijdende geleideschoen |
| Modernisering met snelheidsupgrade | Rolgeleidingsschoen replacement |
Facilitaire teams die aan een vervangingsproject voor een liftgeleidingsschoen werken, gaan vaak uit van dezelfde profielmatching voordat ze monsters aanvragen bij een op maat gemaakte liftgeleidingsschoen leverancier, aangezien het matchen van de bestaande railbreedte en schoenzittingafmetingen net zo belangrijk is als het matchen van het geleideschoentype zelf.
Herkennen wanneer een geleideschoen vervangen moet worden
Geleideschoenen slijten geleidelijk, en de meeste liftonderhoudsteams leren letten op een handvol consistente waarschuwingssignalen in plaats van te wachten op een volledige storing. Ongebruikelijke zijwaartse bewegingen in de auto, een knarsend of piepend geluid aan de boven- of onderkant van het autoframe en zichtbare slijtagegroeven op de schoenvoering zijn de meest voorkomende vroege indicatoren.
Inkoopteams die een vervangingsprogramma voor liftgeleidingsschoenen uitvoeren, vragen doorgaans om passende afmetingen voor zowel de railbreedte als de zitting van de geleideschoen voordat ze bestellen, aangezien zelfs een goed gemaakte schoen slecht zal presteren als de pasvorm tegen de bestaande rail niet correct is. Werken met een gevestigde waarde liftgeleiderschoenfabriek China Op basis van een toeleveringsrelatie wordt dit matchingproces vaak verkort, omdat productieteams spoorprofieltekeningen rechtstreeks kunnen raadplegen aan de hand van bestaande gereedschappen.
Over Ningbo Yinzhou Fukangda liftonderdelenfabriek
Ningbo Yinzhou Fukangda Elevator Parts Factory werd opgericht in 2006 en is gevestigd in Da'ao Industrial Park, Yinzhou District, Ningbo City, provincie Zhejiang, China. Het bedrijf richt zich op onderzoek, ontwikkeling, productie en verkoop van liftonderdelen en werkt zowel als fabrikant van liftgeleidingsschoenen als als liftgeleidingsrailbedrijf dat binnenlandse en internationale toeleveringsketens voor liften bedient.

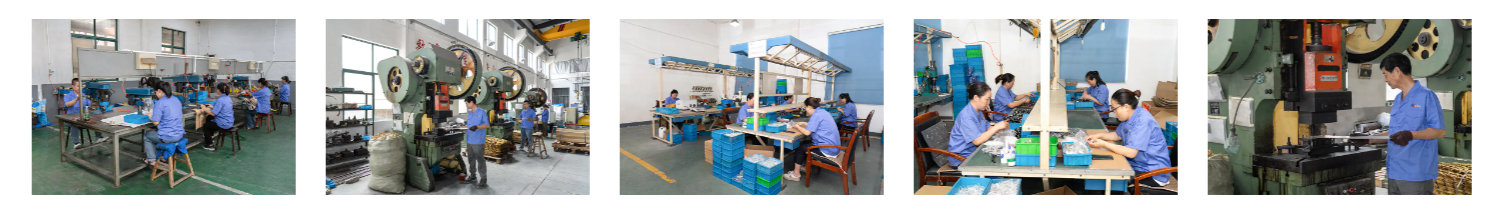

Het productiecentrum beheert een verscheidenheid aan geavanceerde hardware- en kunststofverwerkingsapparatuur naast volwassen assemblagelijnen en inspectieprocedures, ter ondersteuning van precisie, kwaliteit en stabiele leveringscontinuïteit voor elke productiebatch. Als een OEM liftgeleidingsschoen and China fabrikant van liftgeleiderschoenen heeft Fukangda een langdurige samenwerking opgebouwd met erkende liftmerken die actief zijn op de binnenlandse markt, waaronder relaties die de projectkanalen Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki en Singlin omvatten, wat een sterke reputatie weerspiegelt die is opgebouwd door jaren van consistent aanbod binnen de liftonderdelenindustrie.
Veelgestelde vragen
Het is een schuif- of rolapparaat dat tussen de liftkooi of het contragewicht en de geleiderail is gemonteerd, waardoor de verplaatsing beperkt blijft tot één enkel verticaal pad.
Het stabiliseert de cabine of het contragewicht op de rail en voorkomt doorbuiging, kantelen of slingeren terwijl de lift op en neer beweegt.
Een typische opstelling maakt gebruik van vier geleideschoenen op het autoframe en vier op het contragewichtframe, gepositioneerd in de bovenste en onderste hoeken van elk.
De zitting en het raillichaam zijn doorgaans van metaal, terwijl de schoenvoering vaak een slijtvast materiaal is dat is ontworpen om wrijving tegen de rail te verminderen.
Geleiderails zijn verkrijgbaar in een reeks standaard T-vormige profielafmetingen, waarbij de juiste maat wordt geselecteerd op basis van het wagengewicht, de snelheid en de railoverspanning tussen de beugels.
De rails worden sectie voor sectie gemonteerd op muurbeugels in de schacht, gecontroleerd op verticale uitlijning en verbonden met lasplaten voordat de geleideschoenen worden gemonteerd.
Technici meten de railbreedte, vlakheid van het werkvlak en de verticale uitlijning langs de as met behulp van schuifmaten en controles van de rechtheid op meerdere punten.
